直联罗茨鼓风机

直联罗茨鼓风机

啟正系列罗茨风机是新开发的三叶型罗茨鼓风机。

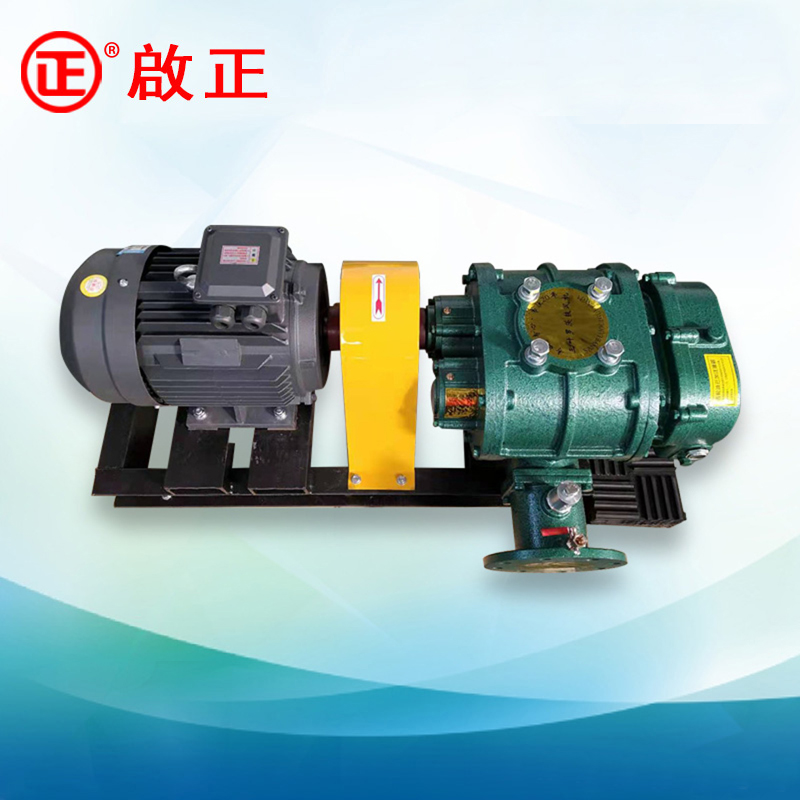

一、罗茨风机传动方式为联轴器传动,简称直联罗茨风机

罗茨鼓风机传动方式为直联和带联两种。直连传动与皮带传动的优缺点有哪些?


直联传动罗茨风机是电机和罗茨鼓风机通过联轴器直接连接在一起了,但是它不能改动风机的转速和风机的风量,这样的连接方式避免了三角带的更换和调整,提高了机械效率,配套电机是4级电机和6级电机,具体的要看所需罗茨鼓风机的压力和风量。


皮带传动优点:风机转速可选范围大,流量更接近应用需要。

缺点:带传动需要张紧力,给风机轴端增加额外侧向力。

直联传动优点:风机轴没有侧向力,传递功率可以很大。

缺点:与电机直联,可选转速少。多数情况下,风机排量偏大,需要加装旁通管路放空,功耗浪费大。


总结:风机主轴转速可以根据电机和风机皮带轮比例随意调节,厂家可以任意组合,所以市面上带联罗茨风机流量范围和压力范围广,而直联罗茨风机只能是固定转速,风机主轴转速等于电机转速,同一型号风机,同一级别电机,流量只能是固定的,这是风量上的区别!


二、罗茨风机产品特点:

1、产品采用直线型叶轮,进排气脉动平缓,噪音低。

2、叶轮采用特殊曲线使啮合更加合理,泄露小、效率高、耗能低、是一种新型节能产品。

3、产品采用多种新增结构设计,使整机结构紧凑,体积小,重量轻,外形美观大方。

4、产品采用高精度硬齿面同步齿轮,寿命长,噪音低。

5、输出空气清洁,不含任何油质灰尘。


三、罗茨风机主要技术指标:

流量:0.49m3/min~133.31m3/min;

升压:9.8kPa~78.4kPa。


四、罗茨风机主要用途:

本产品广泛应用于水处理、气力输送、真空包装、水产养殖等行业。


五、罗茨鼓风机性能参数表

罗茨鼓风机性能表说明:

性能表中的流量是指标准吸气状态(绝对压力101.325Kpa、温度20摄氏度、相对湿度为50%),介质为空气时,罗茨风机的流量,对于输送其他介质或者非标准状态下的空气的流量需要进行换算。

型号

口径

流量

电机功率

升压

CCR-50

DN50

0.49~2.43 m3/min

0.75~5.5 KW

9.8~78.4 Kpa

CCR-65

DN65

0.76~3.3 m3/min

0.75~7.5 KW

9.8~78.4 Kpa

CCR-80

DN80

2.07~5.23 m3/min

2.2~11 KW

9.8~78.4 Kpa

CCR-100

DN100

2.94~9.05 m3/min

3~18.5 KW

9.8~78.4 Kpa

CCR-125C

DN125

5.28~8.67 m3/min

5.5~15 KW

9.8~78.4 Kpa

CCR-125

DN125

4.93~12.38 m3/min

5.5~30 KW

9.8~78.4 Kpa

CCR-150C

DN150

9.12~18.04 m3/min

4~22 KW

9.8~78.4 Kpa

CCR-150

DN150

9.96~27.03 m3/min

7.5~75 KW

9.8~78.4 Kpa

CCR-175

DN150

19.65~31.21 m3/min

15~75 KW

9.8~78.4 Kpa

CCR-200D

DN200

20.93~38.45 m3/min

11~76 KW

9.8~78.4 Kpa

CCR-200

DN200

26.33~59.01 m3/min

18.5~110 KW

9.8~78.4 Kpa

CCR-230

DN200

49.32~58.03 m3/min

45~110 KW

9.8~78.4 Kpa

CCR-250C

DN250

49.32-75.82 m3/min

45-132 KW

9.8~78.4 Kpa

CCR-250

DN250

56.13~91.31 m3/min

37~200 KW

9.8~78.4 Kpa

CCR-300

DN300

60.52~133.31 m3/min

45~250 KW

9.8~78.4 Kpa



六、罗茨风机标准参数表

罗茨风机参数包括排风压力、风量、转速、电机功率等,一般都在风机铭牌上有明确标注,其他标准参数如下表。

标准参数表

环境气体及温度

纯净空气(-15~40度

最高排气压力

78.4Kpa

吸入压力

标准大气体

安装场地

室内

注意:采用气体为常温的纯净空气,若是其他气体,要采用其他特殊型号的罗茨鼓风机。


七、罗茨鼓风机厂家谈罗茨风机使用环境要求说明

一般说来,罗茨鼓风机使用要求要满足以下四点。

1、罗茨鼓风机使用环境温度为负15至40摄氏度之间,风机的输送介质温度不得高于40摄氏度,否则会造成机器温度过高,造成部件的磨损,影响风机的使用寿命。

2、罗茨风机输送介质的微粒杂质含量不得超过100mg/m3,微粒的尺寸不得超过间隙的一半。

3、罗茨风机运转中轴承温度不得高于110摄氏度,齿端润滑油的温度不得高于100摄氏度,温度过高造成轴承和齿轮的磨损,如果温度过高,请采取冷却措施。

4、罗茨鼓风机的使用压力不得高于鼓风机铭牌上规定的压力范围,否则会造成罗茨鼓风机流量降低,达不到所需风量值,出现风量不足的情况,影响风机的使用效果。
